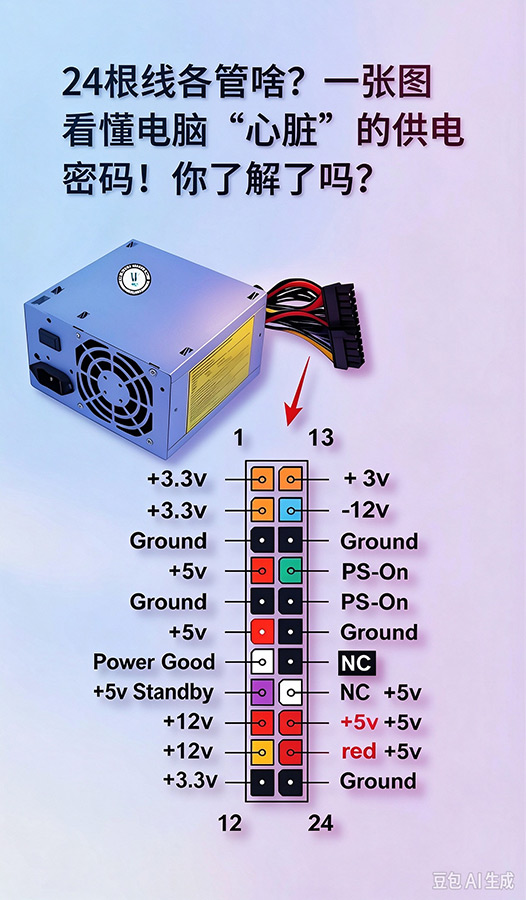

各路电压作用
橙色线 +3.3V：为主板芯片组、内存供电
红色线 +5V：主板外设、USB、硬盘逻辑电路供电
紫色线 +5V‑Standby：待机5V，通电就一直输出，关机状态也有电，负责主板唤醒
黄色线 +12V：整机最重要电压，给CPU、显卡、风扇、硬盘电机供电，功耗大户
蓝色线 ‑12V：老式串口、工业扩展接口使用，现在几乎用不上
黑色线 Ground：地线，所有电压的公共负极
关键信号引脚
▪PS‑ON（绿色线）：开机触发信号。把绿线和任意一根黑线短接，电源就可以脱离主板直接启动。维修检测电源好坏经常用这个方法。
▪Power‑Good（灰色PG信号线）：
▪NC空脚：无定义，悬空不接线。
维修实操要点
1、短接绿线与黑线，风扇转动，只能说明电源能够启动，不等于各路输出电压全部正常，一定要万用表测量每一路电压。
2、+12V是故障率高发，电压偏高偏低，容易蓝屏、死机、重启。
3、紫色待机5V异常，会出现关机后USB依旧带电，或者主板无法唤醒。
